Factor forma de la placa

 - ¿Qué es el factor forma?

Es una característica de las mas importante de la placa base y determina tres cosas;

-El tamaño; el ancho y el largo.

-La orientación de los componentes

-La cantidad de ranuras de expansión y de puertos

Los puntos de anclaje a la caja y los conectores de alimentación suele ser diferentes de una forma a otra

-¿Que elementos condiciona?

El factor forma va a determinar:

-La placa seleccionada.

-El gabinete o la caja

-Las fuentes de alimentación

-Clasificación de los diferentes factores forma:

Existen alrededor de 40 tipos diferentes de factor forma a la lo largo de la historia (los cuales nos vamos a centrar en los cinco tipos mas comerciales):

-Placa ATX: Llega al mercado en 1995 de la mano de Intel , normalmente se presenta con 7 ranuras de expansión y 4 módulos de RAM, las dimensiones son 30,5 x 24,4 cm, suelen llevar entre 4 y 6 SATAS

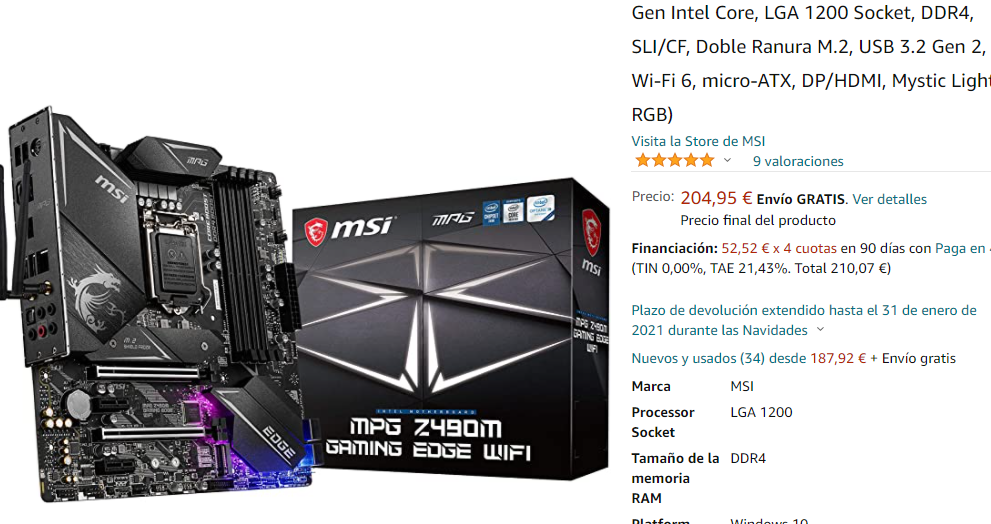

-Micro ATX: Aparece en 1997 de la mano de Intel, es una placa cuadrada de 24,4 x 24,4 cm , esta destinada para las cajas HTPC, se caracteriza por 4 ranuras de expansión y 2 bancos de RAM.

-Mini iTX: Fue lanzada por VIA en el 2001 , pueden tener un tamaño de 17 x 17 cm, normalmente llevan una ranura M.2 , puede llevar 2 bancos de RAM y están destinadas para los servidores SOHO(small office/home office).

-E-ATX: Es usada para estaciones de trabajo en servidores, coincide los puntos de anclaje con la ATX , pueden instalarse hasta 8 módulos de RAM y se pueden montar dos micros en sus dos Sockets , las dimensiones son 30,5 x 33 cm.

-Flex ATX: Fue lanzada en 1999 por Intel como un anexo a la especificación microATX. Utiliza un subconjunto de los orificios de montaje de la placa base necesarios para microATX y el mismo sistema de placa de E / S que ATX y microATX , sus medidas son: 8,15 x 15 cm.
